航空衛星通訊解決方案Aero-HSD+
所屬分類：
航空衛星終端
√ 2個信道用于語音、傳真和電腦調制解調器數據，允許同時進行電話和傳真，或者同時進行兩個電話；
√ 快速數據傳輸高達64 kbps；
√ 可選雙Swift64 ，提供128 kbps；
√ 支持目前所有標準的安全語音和數據傳輸(FNBDT, STE, STU)。
產品詳細介紹
問題解答
Aero-HSD+系統是完整的航空通訊解決方案，可提供衛星電話、傳真、電郵服務器、駕駛室數據和高速數據業務(大文件傳輸、互聯網瀏覽、視頻會議、Streaming IP、基于VPN的企業服務器等)。與其它衛星系統相比，尺寸更小、重量更輕。Aero-HSD+可為商務和噴氣式飛機的VIP客戶提供Inmarsat Aero-H+ 和Swift64業務接入，是最強大的航空衛星通訊系統。
Aero-HSD+ 系統總共不超過6 MCU，可替代老式的、更重的系統，節省空間用于其它負載，并節約燃油。
Aero-H+ 是Inmarsat的基本航空業務，可為乘客提供電話、傳真和數據業務，是商業飛機、企業飛機或通用飛機上的通訊設備，用于管理和空中交通控制。Aero-HSD+ 包含3個Aero-H+ 信道，其中2個信道用于全球語音、傳真和電腦調制解調器數據, 1個信道用于全球包數據(駕駛室通訊)。
Inmarsat 的Swift64業務可提供快速數據傳輸，包括高質量、高速的ISDN 業務和經濟靈活的IP業務(MPDS)，為VIP、企業和政府用戶提供通訊。Aero-HSD+ 的Swift64信道同樣工作，ISDN 通訊費以在線時間計費，MPDS通訊費以數據量(Mbit)計費。
Swift64移動ISDN：集成業務數字網絡(ISDN)每個信道可提供高達64kbps的語音、G4類傳真、數據通訊等。ISDN是最可取的選擇，用于發送大文件，如壓縮視頻、數字圖像或影像。ISDN的通訊費以用戶在線時間來計費。
Swift64移動MPDS：移動包數據業務(MPDS)可提供完全TCP/IP連接，高達64kbps的共享信道。MPDS以傳輸?shù)臄?shù)據量(每Mbit)計費，設計用于快速、短脈沖和經濟的數據傳輸，適合電子郵件、互聯網和航空IP服務器。
特點如下：
● 獨特的多信道解決方案，集成了Inmarsat Aero-H+ 和Swift64業務；
● 緊湊、輕質；
● 2個信道用于語音、傳真和電腦調制解調器數據，允許同時進行電話和傳真，或者同時進行兩個電話；
● 1個信道用于全球駕駛室數據(AFIS/ACARS)；
● 準備用于將來的"自由飛行"環境，被稱為CNS/ATM；
● 快速數據傳輸高達64 kbps；
● 可選雙Swift64 ，提供128 kbps；
● 通訊資費可按照通訊時間(分鐘)或數據流量(比特)計費；
● 內部的機艙電話單元(交換機)；
● RS-232維護接口；
● RS-422/以太網：用于IP路由器/服務器；
● ARINC 741天線兼容；
● 內置測試設備(BITE)；
● 支持目前所有標準的安全語音和數據傳輸(FNBDT, STE, STU)；
● STE加密。

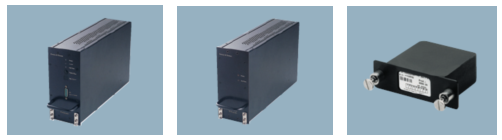

TT-5035A 衛星數據單元(SDU)：
1) 特點：
● 在一個單元里無縫集成Aero-H+ 和 Swift64業務；
● 輕質、低功耗；
● 緊湊的，尺寸3 MCU；
● 不要求強制冷卻；
● 內置CTU連接最多6個(標準或無線)手持機，包括2個有線連接(RJ11/POTS)接口(不
要求轉換盒)。內部通話、電話會議、呼叫轉移等功能都包括 ；
● 可拆卸的配置模塊(CM)；
● 內置測試設備(BITE)；
● ARINC 429用于IRS、AHRS、ACARS、MCDU、CMU、AFIS、CPDF；
● RS-232C接口用于便攜式數據加載器/組態管理終端(PDL/CMT)；
● 以太網連接；
● ISDN連接；
● RS422連接；
2) 參數：
● 尺寸：ARINC 404A 3/8 ATR short, 3 MCU；
320.5 x 90.4 x 193.5 mm；
● 重量：3.5 kg ；
● 電源：直流28V ，典型30W ，最大50W(包括手持機、DLNA、接口)；
● 接頭：后部ARINC 404A ，前面 SUB-D 15陰性；
● 環境：溫度 -25℃ ～ +55℃ ，高度 海平面到55000英尺；
● DO-160D 字符串: [(A1)(F1)X]CAB[(S2B2)(SM)]；
EXXXXXZ[A()B]Z[RR]M[A3E3]；
XXA 。
TT-5014A 高功率放大器(HPA)：
1) 特點：
● 小尺寸(3 MCU)、輕質、低功耗；
● 不要求外部的強制冷卻；
● 安裝在壓力區外面。
2) 參數：
● 尺寸：ARINC 404A 3/8 ATR short, 3 MCU；
320.5 x 90.4 x 193.5 mm；
● 重量：5.1 kg；
● 環境：溫度 -55℃ ～ +70℃ ，高度 海平面到55000英尺；
● DO-160D 字符串: [(A2)(F2)Z]BBB[SCL]EXXXX；
XZ[A()B]A[A()B]Z[RR]M[A3E3]；
XXA；
● 電源：直流28V；
● 功耗：10～235 W；
● 功率輸出：30 W 線性。
TT-5035A-001 配置模塊(CM)：
1) 特點：
位于SDU的后部，配置模塊(CM)包含詳細的衛星通訊安裝信息，包括：
● ICAO 地址和Swift64 ID；
● 進入辦法(人工或自動的)；
● 地面衛星站(GES)優先表；
● 同軸電纜損耗的詳細資料；
● 天線配置 ；
● 手持機設置、配置和鈴音種類；
● 電話號碼簿；
● 導航輸入的選擇，用于天線轉向；
● PIN碼激活/注銷 。
可通過連接到SDU上RS-232接口的4線手持機、筆記本電腦/PC，存取以上參數，并
運行Aero-HSD+ 配置程序(HSD+CP)。
CM可移走或插入，用于簡單的SDU/HSU轉換。確?？焖俎D(zhuǎn)換和在地面更少的時間。
2) TT-5035A-001 CM 參數：
● 尺寸：45.5 x 47 x 20 mm；
● 重量：70 g 。

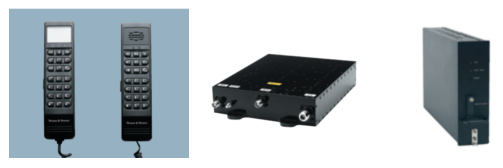

TT-5620A/TT-5622A 全功能手持機和托架：
1) 特點：
● 手持機具有 2 x 12 字符背光LCD，顯示設置和系統狀態；
● 托架具有RJ-11/POTS插口，可連接傳真機、PC調制解調器等；
● 4線和RS-485接口；
● 28V /0.15A（從SDU；
● 揚聲器用于免提操作；
● 黑色或白色。
2) 參數：
● TT-5620A 手持機尺寸：200 x 52 x 47.5 mm；
● TT-5620A 手持機重量：310g；
● TT-5622A 托架尺寸：160.5 x 61 x 28.4 mm；
● TT-5622A 托架重量：270 g；
● DO-160D 字符串: A1-BA[MNB]XXXXXXAXXXB；
[UR]ZXXE3XX 。
TT-5621B/TT-5622B 輔助手持機和托架：
1)特點：
● 輔助手持機和托架；
● 600Ω ETSI TBR 21 接口；
● 可調節振鈴器；
● 10個存儲單元(快速撥號)；
● 無托架可獨立使用 ；
● 黑色或白色 。
2)參數：
● TT-5621B 手持機尺寸：200 x 52 x 47.5 mm；
● TT-5621B 手持機重量：220 g ；
● TT-5622B 托架尺寸：160.5 x 61 x 28.4 mm；
● TT-5622B 托架重量：200 g；
● DO-160D 字符串: [A1X]CAB[(SMB2)(SM)(UFF1)]；
XXXXXXAXXXB[RRR]M[A2E3]；
XXA 。
TT-5012A 雙工器/低噪音放大器(DLNA)(選配)：
1）特點：
● 超過ARINC741 Type A 雙工器性能規范；
● 42 dB放大器增益 。
2) 參數：
● 尺寸：268.7 x 194 x 49.5 mm；
● 重量：2.6 kg；
● 直流電源：<1.6 W（從SDU，基于接收同軸電纜；
發射端口到天線損耗：<1 dB；
● 環境：溫度 -55℃ ～ +70℃ ，高度 海平面到55000英尺；
● DO-160D 字符串: [A2F2]-BA[CLY]XXXXXXA；
[AB]A[AB]Z[UR]ZA3E2XX；
● 總體：直流給進，從發射端口到天線端口。
TT-5038A 高速單元(HSU)(選配)：
1) 特點：
● 基于Swift64業務的額外高速數據信道；
● 重量輕，低功耗；
● 緊湊的，尺寸 2 MCU；
● 不要求強制冷卻；
● 容易集成 。
2) 參數：
● 尺寸：ARINC 404A 3/8 ATR short, 2 MCU；
320.5 x 57.1 x 193.5 mm；
● 重量：2.1 kg ；
● 電源：直流28V ，典型13W ，最大23W；
● 接頭：后部ARINC 404A ，前面SUB-D 9 陰極；
● 環境：溫度 -25℃ ～ +55℃ ，高度 海平面到55000英尺；
● DO-160D 字符串: [(A1)(F1)X]CBB[(S2B2)(SM)]；
EXXXXXZ[A()B]A[A()B]Z[RR]；
M[A3E3]XXA 。
TT-5038A-002 發射耦合器（用于HSU）：
1) 參數：
● 尺寸：106.6 x 57.1 x 22.4 mm （包括接頭）；
● 重量：230 g ；
● 接頭：3 x N-接頭，陰性 ；
● 環境：溫度 -25℃ ～ +55℃ ，高度 海平面到55000英尺 ；
● DO-160D 字符串: [(A1)(F1)X]CBB[SCL]EXXXXX ；
ZXXXZ[RR]M[A3E3]XXA 。
TT-5038A-003 接收功率分配器(用于HSU)：
1) 參數：
● 尺寸：86.8 x 50.8 x 19.1 mm(包括接頭)；
● 重量：146g；
● 接頭：3 x N-接頭，陰性；
● 環境：溫度 -25℃ ～ +55℃ ，高度 海平面到55000英尺；
● DO-160D 字符串: [(A1)(F1)X]CBB[SCL]EXXXXX；
ZXXXZ[RR]M[A3E3]XXA。
標準Aero-HSD+ 解決方案的核心是衛星數據單元和高功率放大器。具有內置機艙電話單元，允許連接最多6部手持機(標準或無線的)，以及2個RJ-11接口可連接傳真機、電腦調制解調器、耳機接口盒等。ISDN、以太網和串口可連接電腦、路由器/服務器?？刹鹦杜渲媚K包含所有裝置,很容易替代或升級衛星數據單元(SDU)或可選的高速單元(HSU)。ARINC 741兼容性可確保直接接口目前所有高增益天線。
用戶現有的Aero HSD+ 系統可容易地升級到AVIATOR 700 (Aero-SB+)，通過:
● 為四信道系統配置：增加新的SwiftBroadband單元(SBU)、SBU到SDU的接口激活；
● 為四信道系統配置：以新的SwiftBroadband單元(SBU)、SBU到SDU的接口激活，替換高速單
元(HSU) 。
通過設備升級, 用戶可以獲得1個駕駛室數據信道、2個傳統的Aero-H+ 信道(語音/傳真/數據)和1個SwiftBroadband信道，包括另外一個專用的低成本、高質量的語音信道。
Aero-HSD+ 系統的標準配置包括：衛星數據單元(SDU)、功率放大器 (HPA)、配件組件、手持機。

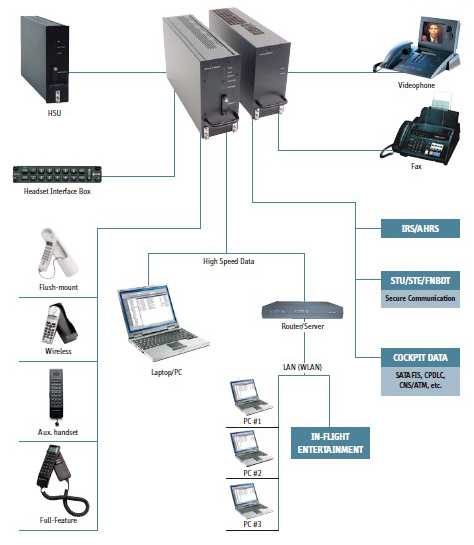

示意圖：
